CP Kapton^® 476

产品名称

CP Kapton^® 476

产品描述

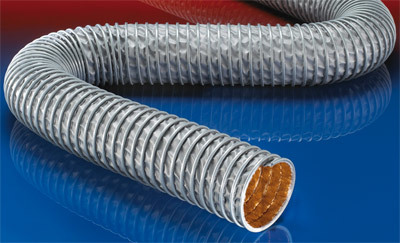

CP Kapton^® 476

高温软管，钳夹型软管（夹式软管），（耐温至+400°）

应用

用于冷热气体的软管/管道输送
汽车尾气抽取系统，汽车尾气收集：软管卷轴，地板开槽通道，埋地式抽取系统
引擎测试台架，废气检测设备
化学工业：化学蒸汽，装载臂蒸汽回流软管，油漆蒸汽，喷雾回收
高温抽吸：烤炉，铸造，加热炉，冶炼，陶瓷工业，玻璃工业，钢铁厂，铝厂
波纹管，补偿器

特性

通过外部夹型形成耐磨保护
夹型内部管壁被紧紧夹住
高弯曲性+压缩比4:1
良好的耐热性能
良好的耐碱及耐酸性能
优异的抗化学性能
符合 RoHS 规定
REACH 根据--> 工程 / 技术 / REACH

温度范围

-60°C 至 400°C

结构

CP结构

钳夹型支撑螺旋：镀锌钢
管壁厚度： Kapton^® 玻璃纤维层压

定制化交货

可根据要求提供更多直径和长度产品
不锈钢（INOX）钳夹型

内径 :

内径 in / mm	外径 mm	正压 bar	负压 bar	弯曲半径 mm	重量 kg/m	尺寸长度 m	订购代码
2 / 50-51	62	0,520	0,370	18	0,680	6	476-0050-0000
- / 55	67	0,495	0,340	20	0,740	6	476-0055-0000
2,36 / 60	72	0,475	0,310	20	0,800	6	476-0060-0000
2,5 / 63-65	77	0,455	0,285	22	0,860	6	476-0065-0000
- / 70	82	0,435	0,255	22	0,920	6	476-0070-0000
3 / 75-76	87	0,415	0,225	24	0,980	6	476-0075-0000
- / 80	92	0,400	0,210	24	1,040	6	476-0080-0000
3,5 / 89-90	102	0,370	0,195	26	1,160	6	476-0090-0000
4 / 100-102	112	0,250	0,160	28	0,950	6	476-0100-0000
- / 110	122	0,235	0,130	30	1,040	3 6	476-0110-0000
4,5 / 114-115	127	0,230	0,120	32	1,090	3 6	476-0115-0000
4,72 / 120	132	0,225	0,113	32	1,130	3 6	476-0120-0000
5 / 125-127	137	0,215	0,105	34	1,180	3 6	476-0125-0000
- / 130	142	0,210	0,090	34	1,220	3 6	476-0130-0000
5,5 / 140	152	0,200	0,075	36	1,310	3 6	476-0140-0000
6 / 150-152	162	0,140	0,070	38	0,950	3 6	476-0150-0000
6,3 / 160	172	0,135	0,056	40	1,010	3 6	476-0160-0000
6,5 / 165	177	0,130	0,056	41	1,040	3 6	476-0165-0000
- / 170	182	0,130	0,056	42	1,070	3 6	476-0170-0000
- / 175	187	0,125	0,048	44	1,100	3 6	476-0175-0000
7 / 178-180	192	0,125	0,048	44	1,130	3 6	476-0180-0000
8 / 200-203	212	0,115	0,040	48	1,250	3 6	476-0200-0000
- / 215	227	0,110	0,032	52	1,340	3 6	476-0215-0000
- / 225	237	0,105	0,032	54	1,400	3 6	476-0225-0000
9 / 228-229	240	0,105	0,030	54	1,460	3 6	476-0228-0000
- / 250	262	0,080	0,027	58	1,560	3 6	476-0250-0000
10 / 254	266	0,080	0,025	60	1,590	3 6	476-0254-0000
- / 275	287	0,075	0,020	64	1,710	3 6	476-0275-0000
11 / 280	292	0,075	0,020	65	1,740	3 6	476-0280-0000
- / 300	312	0,070	0,016	68	1,860	3 6	476-0300-0000
12 / 305	317	0,070	0,016	69	1,890	3 6	476-0305-0000
- / 315	327	0,070	0,016	71	1,950	3 6	476-0315-0000
- / 325	337	0,065	0,015	74	2,030	3 6	476-0325-0000
13 / 330	342	0,065	0,015	75	2,070	3 6	476-0330-0000
- / 350	362	0,055	0,015	78	2,160	3 6	476-0350-0000
14 / 356	368	0,050	0,015	80	2,190	3 6	476-0356-0000
- / 375	387	0,050	0,012	83	2,260	3 6	476-0375-0000
- / 400	412	0,050	0,012	88	2,470	3 6	476-0400-0000
16 / 405-406	418	0,050	0,012	90	2,510	3 6	476-0406-0000
- / 450	462	0,045	0,005	98	2,770	3 6	476-0450-0000
18 / 457	469	0,045	0,005	100	2,810	3 6	476-0457-0000
- / 500	512	0,040	0,005	110	3,070	3 6	476-0500-0000
20 / 508	520	0,030	0,005	110	3,120	3 6	476-0508-0000
- / 600	612	0,025	0,005	130	3,680	3	476-0600-0000
24 / 610	622	0,025	0,005	130	3,740	3	476-0610-0000
- / 700	712	0,020	0,002	151	4,290	3	476-0700-0000
28 / 712	724	0,020	0,002	151	4,360	3	476-0712-0000
- / 750	762	0,020	0,001	158	4,600	3	476-0750-0000
- / 800	812	0,020	0,001	168	4,900	3	476-0800-0000
32 / 813-815	827	0,020	0,001	171	4,990	3	476-0815-0000
- / 900	912	0,020	0,001	188	5,500	3	476-0900-0000
36 / 915	927	0,015	0,001	191	5,590	3	476-0915-0000
- / 1000	1012	0,015	0,001	208	6,110	3	476-1000-0000
40 / 1016	1028	0,015	0,001	213	6,200	3	476-1016-0000

Kapton^® 是杜邦的注册商标.
过压和欠压阈值操作建议值，产品可承受高载荷的要求。弯曲半径通过软管内壁的弯曲度来测量。诺锐保留技术修改的权利。所有指定的数值都是近似值，在室温20°C下取得。请浏览网站www.norres.com/en/technology/的附加技术数据
