NORFLEX<sup>®</sup> PUR 401 WELDING
应用
- 柔性软管/用于液体和气体及磨损性固体的管道
- 软管/软道泵
- 气动管
- 压缩空气软管,冷却水管,水管
- 工业机器人,机器人,焊接设备,焊接机器人,焊枪:耐焊渣软管,水气管
- 加热软管:介质传输的内衬软管
特性
- 收集焊烟和火花效果非常好
- 高弯曲性
- 高抗磨损
- 抗碾压
- 耐油、汽油和化学品
- 阻燃根据: UL94-V0/V2
- 符合 RoHS 规定
- REACH 根据--> 工程 / 技术 / REACH
温度范围
- -20°C 至 60°C
结构

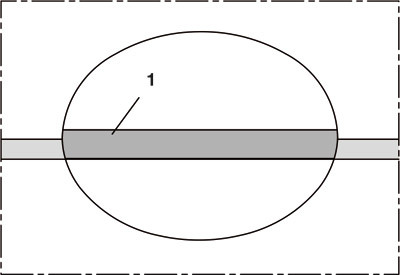

NORFLEX®设计- 内外壁平滑, 管壁: 特殊阻燃聚氨酯 (Pre-PUR®)
定制化交货
- 可根据要求提供更多直径和长度产品

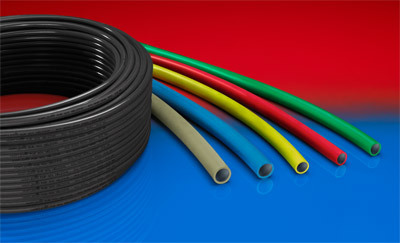

- 乳白色(标准)
- 蓝色(标准)
- 红色(标准)
- 黄色(标准)
- 绿色(标准)
- 特殊颜色: 局部着色, 全部着色
- 客户定制喷码
内径
in / mm |
壁厚
mm |
外径
mm |
正压
bar |
爆破压力
bar |
弯曲
mm半径 |
重量
kg/m |
生产
长度 m |
订购代码
|
---|---|---|---|---|---|---|---|---|
颜色 乳白色 | ||||||||
- / 2 | 1,0 | 4,0 | 25,000 | 40 | 6 | 0,012 | 100 | 401-9020-6056 |
- / 4 | 1,0 | 6,0 | 18,000 | 35 | 10 | 0,020 | 100 | 401-9040-6056 |
- / 4 | 2,0 | 8,0 | 23,000 | 47 | 13 | 0,048 | 50 100 | 401-9040-6046 |
- / 5,5 | 1,3 | 8,0 | 14,000 | 28 | 14 | 0,034 | 100 | 401-9055-6066 |
1/4 / 6 | 1,5 | 9,0 | 14,000 | 28 | 15 | 0,045 | 100 | 401-9060-6076 |
1/4 / 6 | 2,0 | 10,0 | 18,000 | 36 | 17 | 0,063 | 50 100 | 401-9060-6046 |
- / 7 | 1,5 | 10,0 | 12,000 | 25 | 22 | 0,051 | 100 | 401-9070-6076 |
5/16 / 8 | 2,0 | 12,0 | 13,000 | 30 | 24 | 0,078 | 50 100 | 401-9080-6046 |
3/8 / 10 | 1,0 | 12,0 | 8,000 | 20 | 35 | 0,044 | 100 | 401-9100-6056 |
3/8 / 10 | 2,0 | 14,0 | 12,000 | 32 | 45 | 0,096 | 50 100 | 401-9100-6046 |
3/8 / 10 | 2,5 | 15,0 | 18,000 | 35 | 50 | 0,125 | 100 | 401-9100-6086 |
- / 11 | 2,0 | 15,0 | 13,000 | 30 | 45 | 0,107 | 100 | 401-9110-6046 |
- / 11 | 2,5 | 16,0 | 14,000 | 34 | 50 | 0,135 | 50 | 401-9110-6086 |
- / 17 | 2,5 | 22,0 | 8,000 | 20 | 72 | 0,195 | 50 | 401-9170-6086 |
7/8 / 22 | 3,0 | 28,0 | 7,000 | 18 | 139 | 0,300 | 50 | 401-9220-6096 |
颜色 红色 | ||||||||
- / 2 | 1,0 | 4,0 | 25,000 | 40 | 6 | 0,012 | 100 | 401-9020-6053 |
- / 4 | 1,0 | 6,0 | 18,000 | 35 | 10 | 0,020 | 100 | 401-9040-6053 |
- / 4 | 2,0 | 8,0 | 23,000 | 47 | 13 | 0,048 | 50 100 | 401-9040-6043 |
- / 5,5 | 1,3 | 8,0 | 14,000 | 28 | 14 | 0,034 | 100 | 401-9055-6063 |
1/4 / 6 | 1,5 | 9,0 | 14,000 | 28 | 15 | 0,045 | 100 | 401-9060-6073 |
1/4 / 6 | 2,0 | 10,0 | 18,000 | 36 | 17 | 0,063 | 50 100 | 401-9060-6043 |
- / 7 | 1,5 | 10,0 | 12,000 | 25 | 22 | 0,051 | 100 | 401-9070-6073 |
5/16 / 8 | 2,0 | 12,0 | 13,000 | 30 | 24 | 0,078 | 50 100 | 401-9080-6043 |
3/8 / 10 | 1,0 | 12,0 | 8,000 | 20 | 35 | 0,044 | 100 | 401-9100-6053 |
3/8 / 10 | 2,0 | 14,0 | 12,000 | 32 | 45 | 0,096 | 50 100 | 401-9100-6043 |
3/8 / 10 | 2,5 | 15,0 | 18,000 | 35 | 50 | 0,125 | 100 | 401-9100-6083 |
- / 11 | 2,0 | 15,0 | 13,000 | 30 | 45 | 0,107 | 100 | 401-9110-6043 |
- / 11 | 2,5 | 16,0 | 14,000 | 34 | 50 | 0,135 | 50 | 401-9110-6083 |
- / 17 | 2,5 | 22,0 | 8,000 | 20 | 72 | 0,195 | 50 | 401-9170-6083 |
7/8 / 22 | 3,0 | 28,0 | 7,000 | 18 | 139 | 0,300 | 50 | 401-9220-6093 |
颜色 绿色 | ||||||||
- / 2 | 1,0 | 4,0 | 25,000 | 40 | 6 | 0,012 | 100 | 401-9020-6055 |
- / 4 | 1,0 | 6,0 | 18,000 | 35 | 10 | 0,020 | 100 | 401-9040-6055 |
- / 4 | 2,0 | 8,0 | 23,000 | 47 | 13 | 0,048 | 50 100 | 401-9040-6045 |
- / 5,5 | 1,3 | 8,0 | 14,000 | 28 | 14 | 0,034 | 100 | 401-9055-6065 |
1/4 / 6 | 1,5 | 9,0 | 14,000 | 28 | 15 | 0,045 | 100 | 401-9060-6075 |
1/4 / 6 | 2,0 | 10,0 | 18,000 | 36 | 17 | 0,063 | 50 100 | 401-9060-6045 |
- / 7 | 1,5 | 10,0 | 12,000 | 25 | 22 | 0,051 | 100 | 401-9070-6075 |
5/16 / 8 | 2,0 | 12,0 | 13,000 | 30 | 24 | 0,078 | 50 100 | 401-9080-6045 |
3/8 / 10 | 1,0 | 12,0 | 8,000 | 20 | 35 | 0,044 | 100 | 401-9100-6055 |
3/8 / 10 | 2,0 | 14,0 | 12,000 | 32 | 45 | 0,096 | 50 100 | 401-9100-6045 |
3/8 / 10 | 2,5 | 15,0 | 18,000 | 35 | 50 | 0,125 | 100 | 401-9100-6085 |
- / 11 | 2,0 | 15,0 | 13,000 | 30 | 45 | 0,107 | 100 | 401-9110-6045 |
- / 11 | 2,5 | 16,0 | 14,000 | 34 | 50 | 0,135 | 50 | 401-9110-6085 |
- / 17 | 2,5 | 22,0 | 8,000 | 20 | 72 | 0,195 | 50 | 401-9170-6085 |
7/8 / 22 | 3,0 | 28,0 | 7,000 | 18 | 139 | 0,300 | 50 | 401-9220-6095 |
颜色 蓝色 | ||||||||
- / 2 | 1,0 | 4,0 | 25,000 | 40 | 6 | 0,012 | 100 | 401-9020-6051 |
- / 4 | 1,0 | 6,0 | 18,000 | 35 | 10 | 0,020 | 100 | 401-9040-6051 |
- / 4 | 2,0 | 8,0 | 23,000 | 47 | 13 | 0,048 | 50 100 | 401-9040-6041 |
- / 5,5 | 1,25 | 8,0 | 14,000 | 28 | 14 | 0,034 | 100 | 401-9055-6061 |
1/4 / 6 | 1,5 | 9,0 | 14,000 | 28 | 15 | 0,045 | 100 | 401-9060-6071 |
1/4 / 6 | 2,0 | 10,0 | 18,000 | 36 | 17 | 0,063 | 50 100 | 401-9060-6041 |
- / 7 | 1,5 | 10,0 | 12,000 | 25 | 22 | 0,051 | 100 | 401-9070-6071 |
5/16 / 8 | 2,0 | 12,0 | 13,000 | 30 | 24 | 0,078 | 50 100 | 401-9080-6041 |
3/8 / 10 | 1,0 | 12,0 | 8,000 | 20 | 35 | 0,044 | 50 100 | 401-9100-6051 |
3/8 / 10 | 2,0 | 14,0 | 12,000 | 32 | 45 | 0,096 | 50 100 | 401-9100-6041 |
3/8 / 10 | 2,5 | 15,0 | 18,000 | 35 | 50 | 0,125 | 50 100 | 401-9100-6081 |
- / 11 | 2,0 | 15,0 | 13,000 | 30 | 45 | 0,107 | 100 | 401-9110-6041 |
- / 11 | 2,5 | 16,0 | 14,000 | 34 | 50 | 0,135 | 50 | 401-9110-6081 |
- / 17 | 2,5 | 22,0 | 8,000 | 20 | 72 | 0,195 | 50 | 401-9170-6081 |
7/8 / 22 | 3,0 | 28,0 | 7,000 | 18 | 139 | 0,300 | 50 | 401-9220-6091 |
颜色 黄色 | ||||||||
- / 2 | 1,0 | 4,0 | 25,000 | 40 | 6 | 0,012 | 100 | 401-9020-6054 |
- / 4 | 1,0 | 6,0 | 18,000 | 35 | 10 | 0,020 | 100 | 401-9040-6054 |
- / 4 | 2,0 | 8,0 | 23,000 | 47 | 13 | 0,048 | 50 100 | 401-9040-6044 |
- / 5,5 | 1,3 | 8,0 | 14,000 | 28 | 14 | 0,034 | 100 | 401-9055-6064 |
1/4 / 6 | 1,5 | 9,0 | 14,000 | 28 | 15 | 0,045 | 100 | 401-9060-6074 |
1/4 / 6 | 2,0 | 10,0 | 18,000 | 36 | 17 | 0,063 | 50 100 | 401-9060-6044 |
- / 7 | 1,5 | 10,0 | 12,000 | 25 | 22 | 0,051 | 100 | 401-9070-6074 |
5/16 / 8 | 2,0 | 12,0 | 13,000 | 30 | 24 | 0,078 | 50 100 | 401-9080-6044 |
3/8 / 10 | 1,0 | 12,0 | 8,000 | 20 | 35 | 0,044 | 50 100 | 401-9100-6054 |
3/8 / 10 | 2,0 | 14,0 | 12,000 | 32 | 45 | 0,096 | 100 | 401-9100-6044 |
3/8 / 10 | 2,5 | 15,0 | 18,000 | 35 | 50 | 0,125 | 100 | 401-9100-6084 |
- / 11 | 2,0 | 15,0 | 13,000 | 30 | 45 | 0,107 | 100 | 401-9110-6044 |
- / 11 | 2,5 | 16,0 | 14,000 | 34 | 50 | 0,135 | 50 | 401-9110-6084 |
- / 17 | 2,5 | 22,0 | 8,000 | 20 | 72 | 0,195 | 50 | 401-9170-6084 |
7/8 / 22 | 3,0 | 28,0 | 7,000 | 18 | 139 | 0,300 | 50 | 401-9220-6094 |
过压和欠压阈值操作建议值,产品可承受高载荷的要求。弯曲半径通过软管内壁的弯曲度来测量。诺锐保留技术修改的权利。所有 指定的数值都是近似值,在室温20°C下取得。请浏览网站www.norres.com/en/technology/的附加技术数据
