CONNECT 202
特性
- 符合 RoHS 规定

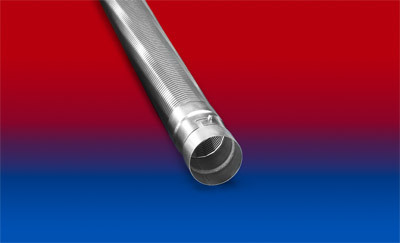

- 卡口接头202: 圆柱卡口接头, 可分为带L槽的榫头接头或法兰接头, 一端套入金属软管
结构
不锈钢 (INOX)定制化交货
- 可提供其它长度及直径产品
适合的软管内径
- METAL HOSE: 375; 375 HT; 376 INOX; 377 REINFORCED

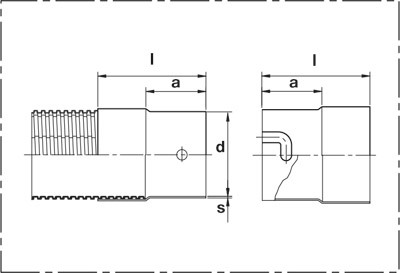

s
mm |
a
mm |
l mm
|
重量
kg/pcs |
适合
mm的软管 内径 |
订购代码
|
---|---|---|---|---|---|
L槽不锈钢卡口接头202(INOX) | |||||
1,00 | 50 | 80 | 0,110 | 50 | 202-0050-2014 |
1,00 | 50 | 90 | 0,160 | 60 | 202-0060-2014 |
1,00 | 50 | 90 | 0,180 | 70 | 202-0070-2014 |
1,00 | 50 | 90 | 0,200 | 80 | 202-0080-2014 |
1,00 | 60 | 110 | 0,300 | 100 | 202-0100-2014 |
1,00 | 60 | 110 | 0,350 | 120 | 202-0120-2014 |
1,00 | 60 | 110 | 0,370 | 125 | 202-0125-2014 |
1,50 | 70 | 130 | 0,730 | 140 | 202-0140-2014 |
1,50 | 70 | 130 | 0,770 | 150 | 202-0150-2014 |
1,50 | 70 | 130 | 0,910 | 180 | 202-0180-2014 |
1,50 | 90 | 160 | 1,330 | 200 | 202-0200-2014 |
2,00 | 90 | 160 | 2,160 | 250 | 202-0250-2014 |
2,00 | 100 | 180 | 2,870 | 300 | 202-0300-2014 |
装配; (请另行选择软管); 铆接 | |||||
202-0000-2905 | |||||
配销不锈钢卡口接头202(INOX) | |||||
1,00 | 50 | 80 | 0,110 | 50 | 202-0050-2013 |
1,00 | 50 | 90 | 0,160 | 60 | 202-0060-2013 |
1,00 | 50 | 90 | 0,180 | 70 | 202-0070-2013 |
1,00 | 50 | 90 | 0,200 | 80 | 202-0080-2013 |
1,00 | 60 | 110 | 0,300 | 100 | 202-0100-2013 |
1,00 | 60 | 110 | 0,350 | 120 | 202-0120-2013 |
1,00 | 60 | 110 | 0,370 | 125 | 202-0125-2013 |
1,50 | 70 | 130 | 0,730 | 140 | 202-0140-2013 |
1,50 | 70 | 130 | 0,770 | 150 | 202-0150-2013 |
1,50 | 70 | 130 | 0,910 | 180 | 202-0180-2013 |
1,50 | 90 | 160 | 1,330 | 200 | 202-0200-2013 |
2,00 | 90 | 160 | 2,160 | 250 | 202-0250-2013 |
2,00 | 100 | 180 | 2,870 | 300 | 202-0300-2013 |
我们可提供其他直径产品。所有指定的数值都是近似值,数字均在20℃摄氏度下取得,会根据实际使用环境情况而变化。请参阅我们的技术附录www.norres.com.
