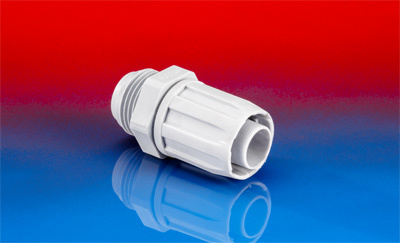

AD-K 180
应用
- 电缆保护:用于安装保护软管、电缆保护管、电缆保护软管、电气装置、开关柜、开关柜装置、线束/电缆组件的装配电缆保护螺旋连接
特性
- IP 54 to EN/ IEC 60529
- 自锁导管组件
- 内部插孔保护电缆不受损坏
- 快速简易的安装
- 一体式的
- 良好的抗化学性能
- 阻燃
- 根据EN 60204设计用于工厂和机械工程
- 螺纹参考:M(公制)EN 60423,P(PG)DIN 40430
- 符合 RoHS 规定
温度范围
- -10°C 至 110°C
软管配件
- 本体:塑料(PP);六角扳手表面的旋转塑料(PP)连接螺纹
定制化交货
- 灰色(标准)
- 特殊颜色: 全部着色

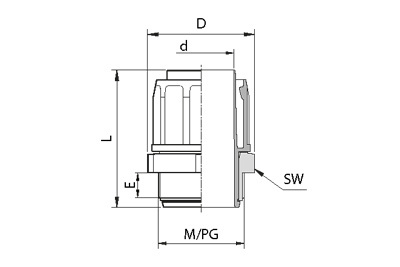

命名
mm长度 |
Gewinde
metrisch M EN 60423 |
Gewinde PG DIN 40431
|
螺纹
mmE |
总长度
mmL |
扳手规格
mm十字平滑 |
外径
mmD |
内径
mmd |
重量
kg/100pcs. |
PU
Pcs |
订购代码
|
---|---|---|---|---|---|---|---|---|---|---|
10 | M 12 x 1,5 | - | 7,5 | 41,0 | 17 | 18,7 | 5,5 | 0,5 | 10 | 180-8012-9010 |
10 | M 12 x 1,5 | - | 7,5 | 41,0 | 17 | 18,7 | 5,5 | 0,5 | 50 | 180-8012-9050 |
14 | M16 x 1,5 | - | 8,5 | 44,0 | 20 | 22,0 | 8,8 | 0,7 | 10 | 180-8016-9010 |
14 | M16 x 1,5 | - | 8,5 | 44,0 | 20 | 22,0 | 8,8 | 0,7 | 50 | 180-8016-9050 |
17 | M20 x 1,5 | - | 9,0 | 47,5 | 24 | 26,4 | 11,1 | 0,9 | 10 | 180-8020-9010 |
17 | M20 x 1,5 | - | 9,0 | 47,5 | 24 | 26,4 | 11,1 | 0,9 | 50 | 180-8020-9050 |
21 | M25 x 1,5 | - | 10,0 | 52,0 | 30 | 32,8 | 14,8 | 1,5 | 10 | 180-8025-9010 |
21 | M25 x 1,5 | - | 10,0 | 52,0 | 30 | 32,8 | 14,8 | 1,5 | 50 | 180-8025-9050 |
27 | M32 x 1,5 | - | 11,0 | 55,0 | 36 | 39,3 | 19,4 | 2,1 | 10 | 180-8032-9010 |
27 | M32 x 1,5 | - | 11,0 | 55,0 | 36 | 39,3 | 19,4 | 2,1 | 25 | 180-8032-9025 |
36 | M40 x 1,5 | - | 12,0 | 57,8 | 46 | 50,2 | 27,9 | 3,4 | 2 | 180-8040-9002 |
36 | M40 x 1,5 | - | 12,0 | 57,8 | 46 | 50,2 | 27,9 | 3,4 | 25 | 180-8040-9025 |
45 | M50 x 1,5 | - | 13,0 | 61,0 | 55 | 60,0 | 35,6 | 4,9 | 2 | 180-8050-9002 |
45 | M50 x 1,5 | - | 13,0 | 61,0 | 55 | 60,0 | 35,6 | 4,9 | 25 | 180-8050-9025 |
56 | M63 x 1,5 | - | 13,5 | 63,0 | 65 | 71,0 | 45,9 | 7,0 | 2 | 180-8063-9002 |
56 | M63 x 1,5 | - | 13,5 | 63,0 | 65 | 71,0 | 45,9 | 7,0 | 10 | 180-8063-9010 |
10 | - | PG 7 | 7,5 | 41,0 | 17 | 18,7 | 5,5 | 0,5 | 10 | 180-9007-9010 |
10 | - | PG 7 | 7,5 | 41,0 | 17 | 18,7 | 5,5 | 0,5 | 50 | 180-9007-9050 |
14 | - | PG 9 | 8,5 | 44,0 | 20 | 22,0 | 8,8 | 0,7 | 10 | 180-9009-9010 |
14 | - | PG 9 | 8,5 | 44,0 | 20 | 22,0 | 8,8 | 0,7 | 50 | 180-9009-9050 |
17 | - | PG 11 | 9,0 | 47,5 | 24 | 26,4 | 11,1 | 0,9 | 10 | 180-9011-9010 |
17 | - | PG 11 | 9,0 | 47,5 | 24 | 26,4 | 11,1 | 0,9 | 50 | 180-9011-9050 |
19 | - | PG 13,5 | 9,5 | 49,5 | 27 | 29,7 | 13,0 | 1,2 | 10 | 180-9013-9010 |
19 | - | PG 13,5 | 9,5 | 49,5 | 27 | 29,7 | 13,0 | 1,2 | 50 | 180-9013-9050 |
21 | - | PG 16 | 10,0 | 52,0 | 30 | 32,8 | 14,8 | 1,5 | 10 | 180-9016-9010 |
21 | - | PG 16 | 10,0 | 52,0 | 30 | 32,8 | 14,8 | 1,5 | 50 | 180-9016-9050 |
27 | - | PG 21 | 11,0 | 55,0 | 36 | 39,3 | 19,4 | 2,1 | 10 | 180-9021-9010 |
27 | - | PG 21 | 11,0 | 55,0 | 36 | 39,3 | 19,4 | 2,1 | 25 | 180-9021-9025 |
36 | - | PG 29 | 12,0 | 57,8 | 46 | 50,2 | 27,9 | 3,4 | 2 | 180-9029-9002 |
36 | - | PG 29 | 12,0 | 57,8 | 46 | 50,2 | 27,9 | 3,4 | 25 | 180-9029-9025 |
45 | - | PG 36 | 13,0 | 61,0 | 55 | 60,0 | 35,6 | 4,9 | 2 | 180-9036-9002 |
45 | - | PG 36 | 13,0 | 61,0 | 55 | 60,0 | 35,6 | 4,9 | 25 | 180-9036-9025 |
52 | - | PG 42 | 13,0 | 62,3 | 62 | 67,5 | 41,9 | 6,1 | 2 | 180-9042-9002 |
52 | - | PG 42 | 13,0 | 62,3 | 62 | 67,5 | 41,9 | 6,1 | 10 | 180-9042-9010 |
56 | - | PG 48 | 13,5 | 63,0 | 65 | 71,0 | 45,9 | 7,0 | 2 | 180-9048-9002 |
56 | - | PG 48 | 13,5 | 63,0 | 65 | 71,0 | 45,9 | 7,0 | 10 | 180-9048-9010 |
我们可提供其他直径产品。所有指定的数值都是近似值,数字均在20℃摄氏度下取得,会根据实际使用环境情况而变化。请参阅我们的技术附录www.norres.com.
