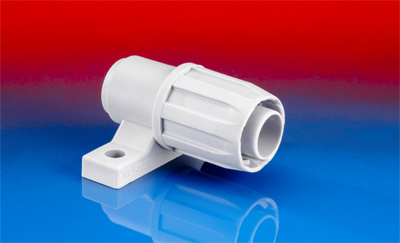

AD-H 181
应用
- 电缆保护:用于安装保护软管、电缆保护管、电缆保护软管、电气装置、开关柜、开关柜装置、线束/电缆组件的装配电缆保护螺旋连接
特性
- IP 54 to EN/ IEC 60529
- 自锁导管组件
- 内部插孔保护电缆不受损坏
- 快速简易的安装
- 一体式的
- 良好的抗化学性能
- 阻燃
- 根据EN 60204设计用于工厂和机械工程
- 符合 RoHS 规定
温度范围
- -10°C 至 110°C
软管配件
- 带紧固孔的旋转塑料(PP)安装法兰
定制化交货
- 灰色(标准)
- 特殊颜色: 全部着色

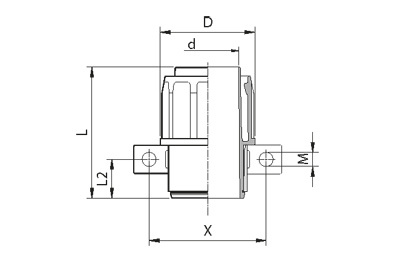

命名
mm长度 |
总长度
mmL |
Ø-M
mm |
长度
mmL2 |
外径
mmD |
内径
mmd |
X
mm |
重量
kg/100pcs. |
PU
Pcs |
订购代码
|
---|---|---|---|---|---|---|---|---|---|
10 | 41,0 | 5,7 | 10,5 | 36,0 | 5,5 | 25 | 0,5 | 10 | 181-3010-9010 |
10 | 41,0 | 5,7 | 10,5 | 36,0 | 5,5 | 25 | 0,5 | 50 | 181-3010-9050 |
14 | 44,0 | 5,7 | 12,5 | 40,0 | 8,8 | 29 | 0,8 | 10 | 181-3014-9010 |
14 | 44,0 | 5,7 | 12,5 | 40,0 | 8,8 | 29 | 0,8 | 50 | 181-3014-9050 |
17 | 47,5 | 5,7 | 13,0 | 50,0 | 11,1 | 37 | 1,0 | 10 | 181-3017-9010 |
17 | 47,5 | 5,7 | 13,0 | 50,0 | 11,1 | 37 | 1,0 | 50 | 181-3017-9050 |
19 | 49,5 | 5,7 | 14,0 | 50,0 | 13,0 | 37 | 1,3 | 10 | 181-3019-9010 |
19 | 49,5 | 5,7 | 14,0 | 50,0 | 13,0 | 37 | 1,3 | 50 | 181-3019-9050 |
21 | 52,0 | 5,7 | 15,5 | 50,0 | 14,8 | 37 | 1,6 | 10 | 181-3021-9010 |
21 | 52,0 | 5,7 | 15,5 | 50,0 | 14,8 | 37 | 1,6 | 50 | 181-3021-9050 |
27 | 55,0 | 5,7 | 16,5 | 57,0 | 19,4 | 43 | 2,1 | 10 | 181-3027-9010 |
27 | 55,0 | 5,7 | 16,5 | 57,0 | 19,4 | 43 | 2,1 | 25 | 181-3027-9025 |
36 | 57,8 | 6,7 | 17,0 | 67,0 | 27,9 | 53 | 3,3 | 2 | 181-3036-9002 |
36 | 57,8 | 6,7 | 17,0 | 67,0 | 27,9 | 53 | 3,3 | 25 | 181-3036-9025 |
45 | 61,0 | 6,7 | 18,5 | 80,0 | 35,6 | 65 | 4,6 | 2 | 181-3045-9002 |
45 | 61,0 | 6,7 | 18,5 | 80,0 | 35,6 | 65 | 4,6 | 25 | 181-3045-9025 |
52 | 62,3 | 6,7 | 19,0 | 88,0 | 41,9 | 72 | 5,8 | 2 | 181-3052-9002 |
52 | 62,3 | 6,7 | 19,0 | 88,0 | 41,9 | 72 | 5,8 | 10 | 181-3052-9010 |
56 | 63,0 | 6,7 | 19,0 | 93,0 | 45,9 | 76 | 6,9 | 2 | 181-3056-9002 |
56 | 63,0 | 6,7 | 19,0 | 93,0 | 45,9 | 76 | 6,9 | 10 | 181-3056-9010 |
我们可提供其他直径产品。所有指定的数值都是近似值,数字均在20℃摄氏度下取得,会根据实际使用环境情况而变化。请参阅我们的技术附录www.norres.com.
