CP PVC 466 HT

产品名称

CP PVC 466 HT

产品描述

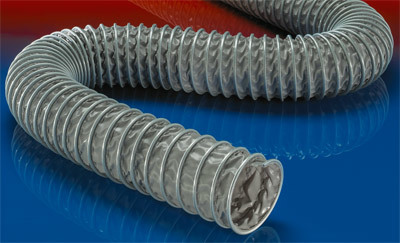

CP PVC 466 HT

PVC钳夹型软管（夹式软管）（耐温至+120°C)

应用

柔性软管/用于气体、灰尘、粉体和纤维的软管输送
焊烟净化
抽吸臂

特性

织物加强
通过外部夹型形成耐磨保护
夹型内部管壁被紧紧夹住
高弯曲性+高压缩性
良好的耐热性能
良好的耐碱及耐酸性能
良好的抗化学性能
管壁: 阻燃依据: NF P 92-503 M1
符合 RoHS 规定
REACH 根据--> 工程 / 技术 / REACH

温度范围

-10°C 至 110°C
短时间可达120°C

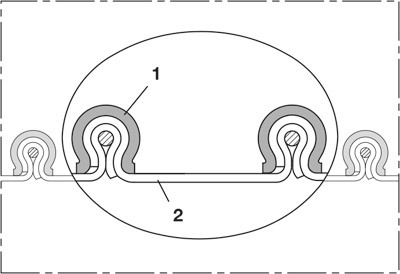

结构

CP结构

钳夹型支撑螺旋：镀锌钢
编织加强带, 管壁厚度: 玻璃纤维涂层的PVC

定制化交货

可根据要求提供更多直径和长度产品
灰色(标准)
不锈钢（INOX）钳夹型
双层

内径 :

内径 in / mm	外径 mm	正压 bar	负压 bar	弯曲半径 mm	重量 kg/m	尺寸长度 m	订购代码
1,5 / 38	50	0,900	0,370	14	0,23	6	466-0038-0000
- / 40	52	0,870	0,360	15	0,36	6	466-0040-0000
2 / 50-51	62	0,820	0,320	18	0,44	6	466-0050-0000
- / 55	67	0,750	0,260	20	0,48	6	466-0055-0000
2,36 / 60	72	0,650	0,220	20	0,52	6	466-0060-0000
2,5 / 63-65	77	0,590	0,200	22	0,55	6	466-0065-0000
- / 70	82	0,520	0,170	22	0,59	6	466-0070-0000
3 / 75-76	87	0,450	0,145	24	0,64	6	466-0075-0000
- / 80	92	0,420	0,120	24	0,67	6	466-0080-0000
3,5 / 89-90	102	0,350	0,105	26	0,75	6	466-0090-0000
4 / 100-102	112	0,300	0,090	28	0,55	6	466-0100-0000
- / 110	122	0,250	0,070	30	0,59	3 6	466-0110-0000
4,5 / 114-115	127	0,230	0,065	32	0,62	3 6	466-0115-0000
4,72 / 120	132	0,220	0,060	32	0,64	3 6	466-0120-0000
5 / 125-127	137	0,210	0,055	34	0,67	3 6	466-0125-0000
- / 130	142	0,190	0,050	34	0,69	3 6	466-0130-0000
5,5 / 140	152	0,170	0,045	36	0,74	3 6	466-0140-0000
6 / 150-152	162	0,160	0,040	38	0,80	3 6	466-0150-0000
6,3 / 160	172	0,140	0,035	40	0,84	3 6	466-0160-0000
6,5 / 165	177	0,135	0,035	41	0,87	3 6	466-0165-0000
- / 170	182	0,130	0,030	42	0,90	3 6	466-0170-0000
- / 175	187	0,120	0,025	44	0,92	3 6	466-0175-0000
7 / 178-180	192	0,115	0,022	44	0,95	3 6	466-0180-0000
8 / 200-203	212	0,100	0,020	48	0,81	3 6	466-0200-0000
- / 215	227	0,085	0,018	52	0,86	3 6	466-0215-0000
- / 225	237	0,080	0,016	54	0,90	3 6	466-0225-0000
9 / 228-229	240	0,080	0,015	54	0,92	3 6	466-0228-0000
- / 250	262	0,070	0,012	58	1,00	3 6	466-0250-0000
10 / 254	266	0,070	0,010	59	1,02	3 6	466-0254-0000
- / 275	287	0,060	0,010	64	1,10	3 6	466-0275-0000
11 / 280	292	0,060	0,010	65	1,12	3 6	466-0280-0000
- / 300	312	0,055	0,009	68	1,20	3 6	466-0300-0000
12 / 305	317	0,055	0,010	69	1,22	3 6	466-0305-0000
- / 315	327	0,050	0,008	71	1,26	3 6	466-0315-0000
- / 325	337	0,045	0,007	74	1,29	3 6	466-0325-0000
13 / 330	342	0,045	0,005	75	1,31	3 6	466-0330-0000
- / 350	362	0,040	0,006	78	1,39	3 6	466-0350-0000
14 / 356	368	0,040	0,005	79	1,42	3 6	466-0356-0000
- / 375	387	0,035	0,005	83	1,49	3 6	466-0375-0000
- / 400	412	0,030	0,005	88	1,59	3 6	466-0400-0000
16 / 405-406	418	0,030	0,005	89	1,61	3 6	466-0406-0000
- / 450	462	0,025	0,004	98	1,78	3 6	466-0450-0000
18 / 457	469	0,025	0,005	100	1,81	3 6	466-0457-0000
- / 500	512	0,020	0,003	108	1,98	3 6	466-0500-0000
20 / 508	520	0,020	0,005	110	2,01	3 6	466-0508-0000
- / 600	612	0,015	0,002	128	2,37	3 6	466-0600-0000
24 / 610	622	0,015	0,002	130	2,41	3 6	466-0610-0000
- / 700	712	0,015	0,002	148	2,76	3 6	466-0700-0000
28 / 712	724	0,015	0,002	151	2,81	3 6	466-0712-0000
- / 750	762	0,015	0,001	158	2,96	3 6	466-0750-0000
- / 800	812	0,010	0,001	168	3,15	3 6	466-0800-0000
32 / 813-815	827	0,010	0,001	171	3,21	3 6	466-0815-0000
- / 900	912	0,010	0,001	188	3,54	3 6	466-0900-0000
36 / 915	927	0,010	0,001	191	3,60	3 6	466-0915-0000
- / 1000	1012	0,010	0,001	208	3,93	3 6	466-1000-0000
40 / 1016	1028	0,010	0,001	211	4,00	3 6	466-1016-0000

过压和欠压阈值操作建议值，产品可承受高载荷的要求。弯曲半径通过软管内壁的弯曲度来测量。诺锐保留技术修改的权利。所有指定的数值都是近似值，在室温20°C下取得。请浏览网站www.norres.com/en/technology/的附加技术数据
