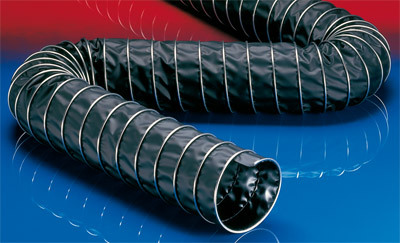

CP HiTex 467 WELDING

CP HiTex 467 WELDING

钳夹型软管（夹式软管）（耐温至+120°C)，用于飞溅或焊接火花

应用

柔性软管/用于气体、灰尘、粉体和纤维的软管输送
焊烟净化
抽吸臂

特性

收集焊烟和火花效果非常好
织物加强
通过外部夹型形成耐磨保护
夹型内部管壁被紧紧夹住
高弯曲性+可压缩 4:1
优异的耐热性能
阻燃
符合 RoHS 规定
REACH 根据--> 工程 / 技术 / REACH

温度范围

-70°C 至 260°C
短时间可达280°C

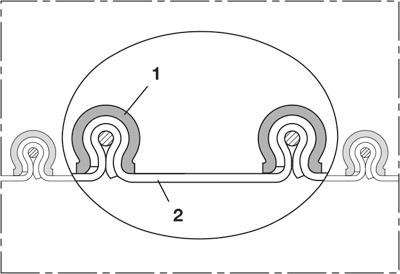

结构

CP结构

钳夹型支撑螺旋：镀锌钢
编织加强带, 管壁: 高温织物特殊涂层

定制化交货

可根据要求提供更多直径和长度产品
黑色(标准)
不锈钢（INOX）钳夹型
双层

内径 :

内径 in / mm	外径 mm	正压 bar	负压 bar	弯曲半径 mm	重量 kg/m	尺寸长度 m	订购代码
2 / 50-51	62	0,850	0,320	18	0,680	6	467-0050-0000
- / 55	67	0,820	0,260	20	0,740	6	467-0055-0000
2,36 / 60	72	0,720	0,220	20	0,800	6	467-0060-0000
2,5 / 63-65	77	0,680	0,200	22	0,860	6	467-0065-0000
- / 70	82	0,650	0,170	22	0,920	6	467-0070-0000
3 / 75-76	87	0,620	0,145	24	0,980	6	467-0075-0000
- / 80	92	0,600	0,120	24	1,040	6	467-0080-0000
3,5 / 89-90	102	0,550	0,105	26	1,160	6	467-0090-0000
4 / 100-102	112	0,520	0,090	28	0,950	6	467-0100-0000
- / 110	122	0,480	0,070	30	1,040	3 6	467-0110-0000
4,5 / 114-115	127	0,400	0,065	32	1,090	3 6	467-0115-0000
4,72 / 120	132	0,350	0,060	32	1,130	3 6	467-0120-0000
5 / 125-127	137	0,320	0,055	34	1,180	3 6	467-0125-0000
- / 130	142	0,280	0,050	34	1,220	3 6	467-0130-0000
5,5 / 140	152	0,250	0,045	36	1,310	3 6	467-0140-0000
6 / 150-152	162	0,220	0,040	38	0,950	3 6	467-0150-0000
6,3 / 160	172	0,210	0,035	40	1,010	3 6	467-0160-0000
6,5 / 165	177	0,205	0,035	41	1,040	3 6	467-0165-0000
- / 170	182	0,200	0,030	42	1,070	3 6	467-0170-0000
- / 175	187	0,190	0,025	44	1,100	3 6	467-0175-0000
7 / 178-180	192	0,180	0,022	44	1,130	3 6	467-0180-0000
8 / 200-203	212	0,150	0,020	48	1,250	3 6	467-0200-0000
- / 215	227	0,130	0,018	52	1,340	3 6	467-0215-0000
- / 225	237	0,110	0,016	54	1,400	3 6	467-0225-0000
9 / 228-229	240	0,110	0,015	54	1,420	3 6	467-0228-0000
- / 250	262	0,100	0,012	58	1,560	3 6	467-0250-0000
10 / 254	266	0,095	0,010	59	1,585	3 6	467-0254-0000
- / 275	287	0,080	0,010	64	1,710	3 6	467-0275-0000
11 / 280	292	0,080	0,010	65	1,740	3 6	467-0280-0000
- / 300	312	0,070	0,009	68	1,860	3 6	467-0300-0000
12 / 305	317	0,070	0,010	69	1,890	3 6	467-0305-0000
- / 315	327	0,063	0,008	71	1,950	3 6	467-0315-0000
- / 325	337	0,060	0,007	74	2,030	3 6	467-0325-0000
13 / 330	342	0,060	0,007	75	2,055	3 6	467-0330-0000
- / 350	362	0,055	0,006	78	2,160	3 6	467-0350-0000
14 / 356	368	0,055	0,005	79	2,185	3 6	467-0356-0000
- / 375	387	0,050	0,005	83	2,260	3 6	467-0375-0000
- / 400	412	0,048	0,005	88	2,470	3 6	467-0400-0000
16 / 405-406	418	0,048	0,005	89	2,505	3 6	467-0406-0000
- / 450	462	0,045	0,004	98	2,770	3 6	467-0450-0000
18 / 457	469	0,045	0,004	100	2,810	3 6	467-0457-0000
- / 500	512	0,042	0,003	108	3,070	3 6	467-0500-0000
20 / 508	520	0,040	0,003	110	3,120	3 6	467-0508-0000
- / 600	612	0,038	0,002	128	3,680	3 6	467-0600-0000
24 / 610	622	0,035	0,002	130	3,740	3 6	467-0610-0000
- / 700	712	0,030	0,002	148	4,290	3 6	467-0700-0000
28 / 712	724	0,030	0,002	151	4,365	3 6	467-0712-0000
- / 750	762	0,025	0,001	158	4,600	3 6	467-0750-0000
- / 800	812	0,020	0,001	168	4,900	3 6	467-0800-0000
32 / 813-815	827	0,020	0,001	171	4,990	3 6	467-0815-0000
- / 900	912	0,015	0,001	188	5,500	3 6	467-0900-0000
36 / 915	927	0,015	0,001	191	5,590	3 6	467-0915-0000
- / 1000	1012	0,015	0,001	208	6,110	3 6	467-1000-0000
40 / 1016	1028	0,015	0,001	211	6,210	3 6	467-1016-0000

过压和欠压阈值操作建议值，产品可承受高载荷的要求。弯曲半径通过软管内壁的弯曲度来测量。诺锐保留技术修改的权利。所有指定的数值都是近似值，在室温20°C下取得。请浏览网站www.norres.com/en/technology/的附加技术数据
